예제 설정
| Surface | 12,000 × 18,000 mm |
|---|---|
| Projectors | 3 columns × 3 rows = 9 |
| Resolution W / H | 1920 / 1200 |
| Vertical Projection | On |
| Throw Basis | Throw Distance + Ratio |
| Throw Distance | 3.000 m |
| Throw Ratio | 0.35 |
| Lens Shift X / Y | 0% / 0% |
| Minimum Overlap | 10% |
| Placement | Front → Plane |
| Height above floor | 3.000 m |
| Guide image | 3584 × 5376 px |

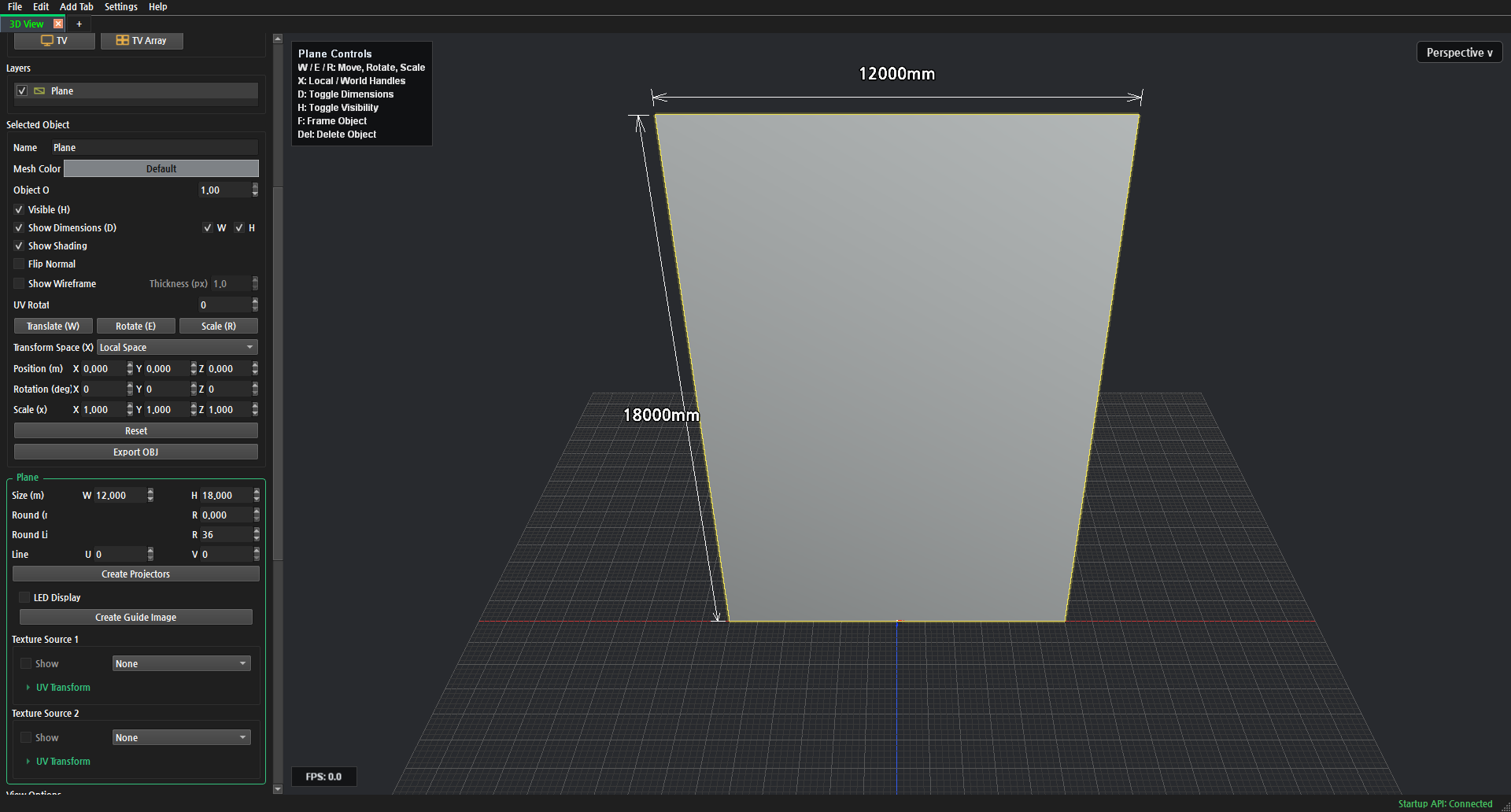

01 바닥 평면 만들기
Add Tab → 3D View에서 Plane을 추가합니다. Size (m)의 W는 12, H는 18로 입력합니다.

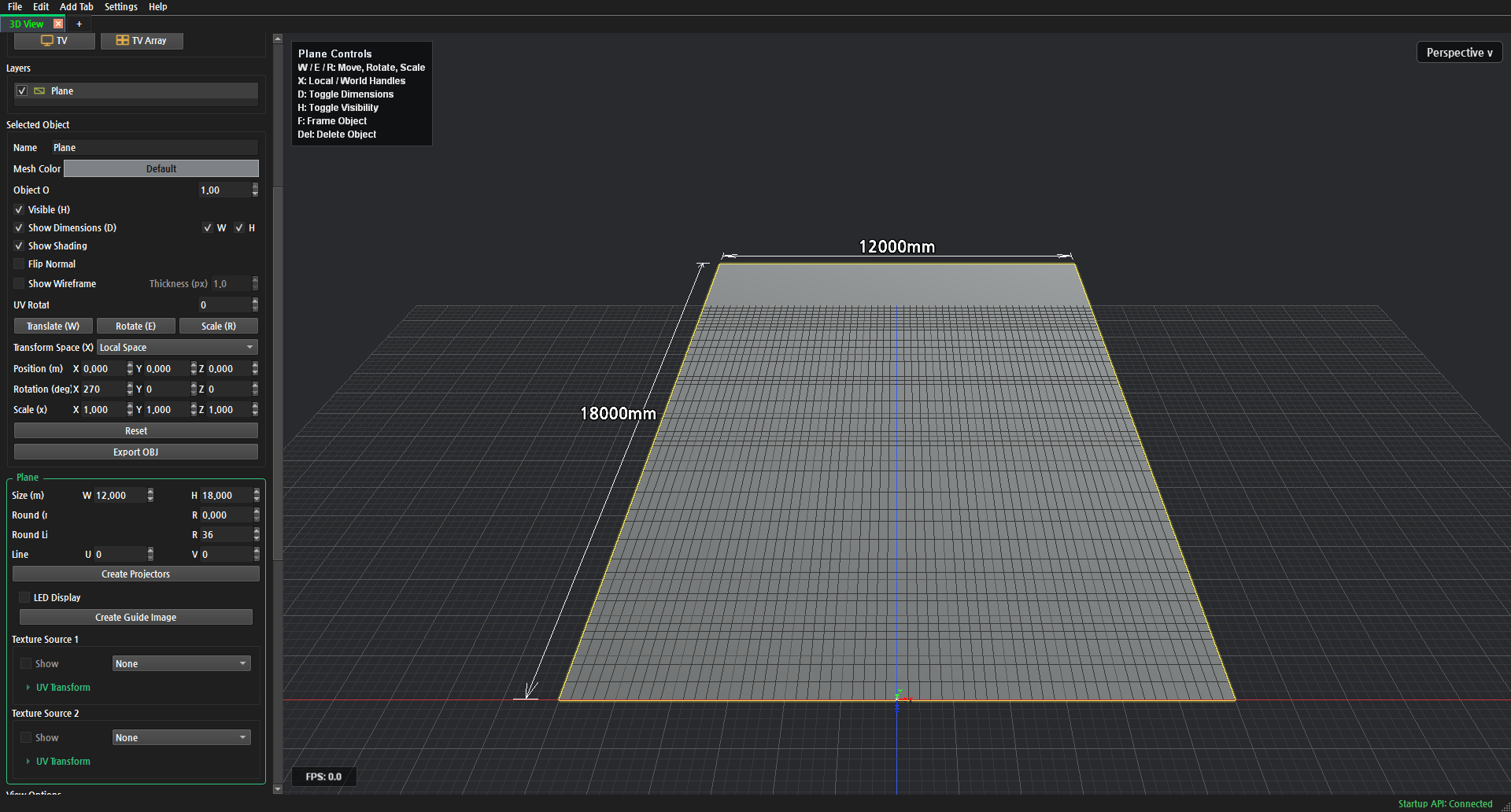

02 바닥 방향 설정
Position Y는 0m, Rotation X는 270°(-90°와 동일)로 설정합니다.

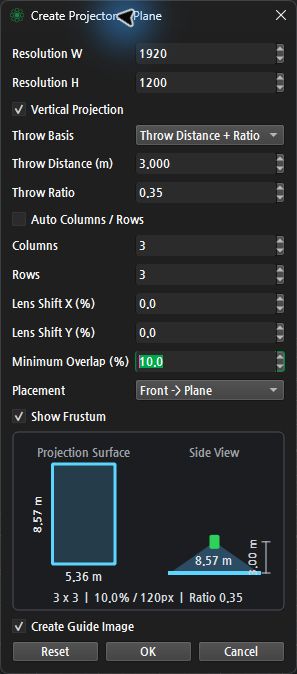

03 프로젝터 9대 생성
Create Projectors에서 Vertical Projection을 켭니다. Throw Basis는 Throw Distance + Ratio, 거리는 3m로 설정합니다. Throw Ratio 0.35, Columns 3, Rows 3을 입력합니다. Lens Shift X와 Y는 바닥 기본값 0%로 둡니다. Show Frustum과 Create Guide Image를 켜고 OK를 누릅니다.

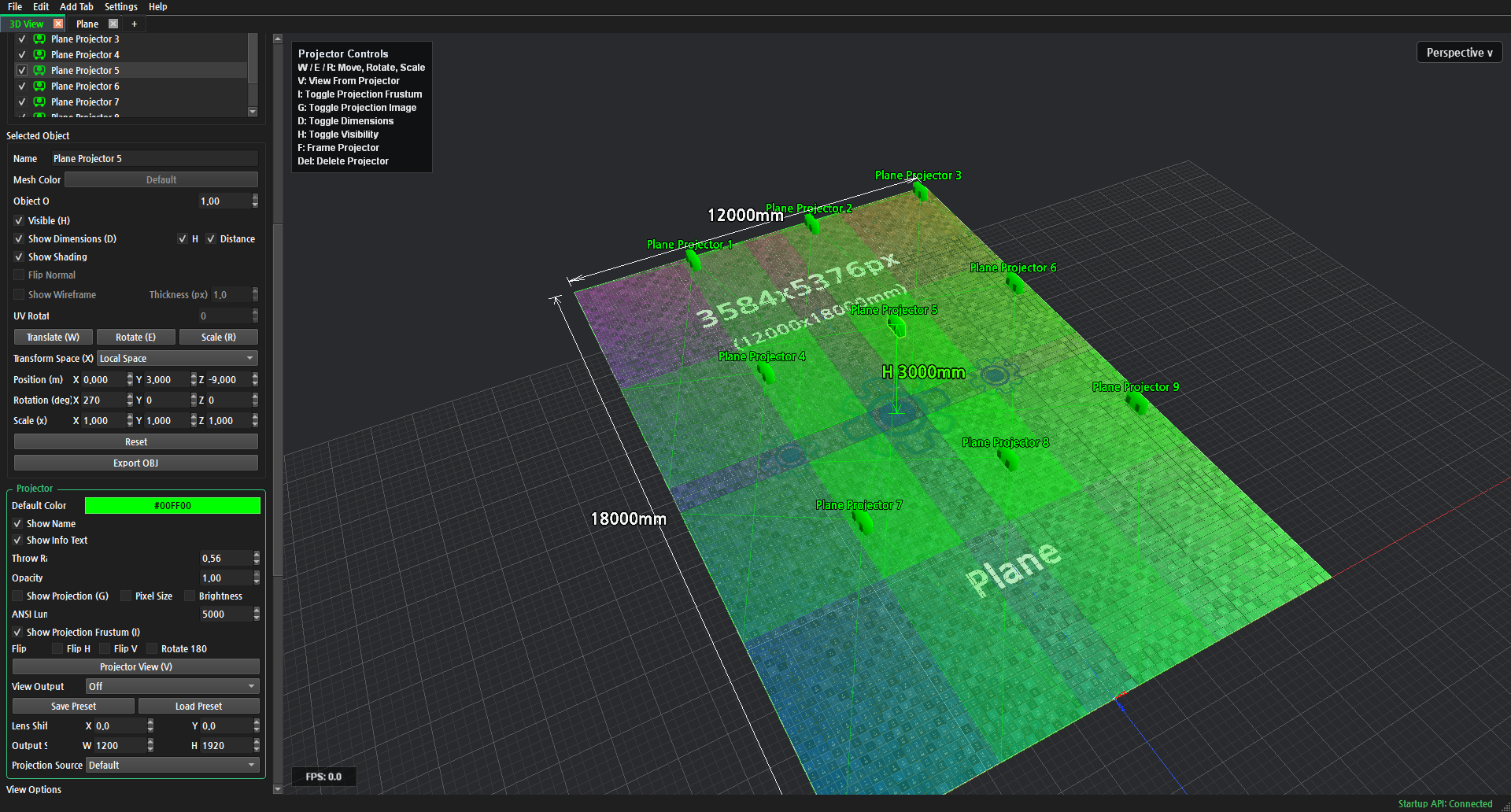

04 배치와 설치 높이 확인
가운데 프로젝터를 선택하고 Show Dimensions를 켭니다. 이 예제의 설치 높이는 3.000m입니다. Alt + 마우스 왼쪽 드래그로 좌우·상하 Orbit하여 배치를 확인합니다.

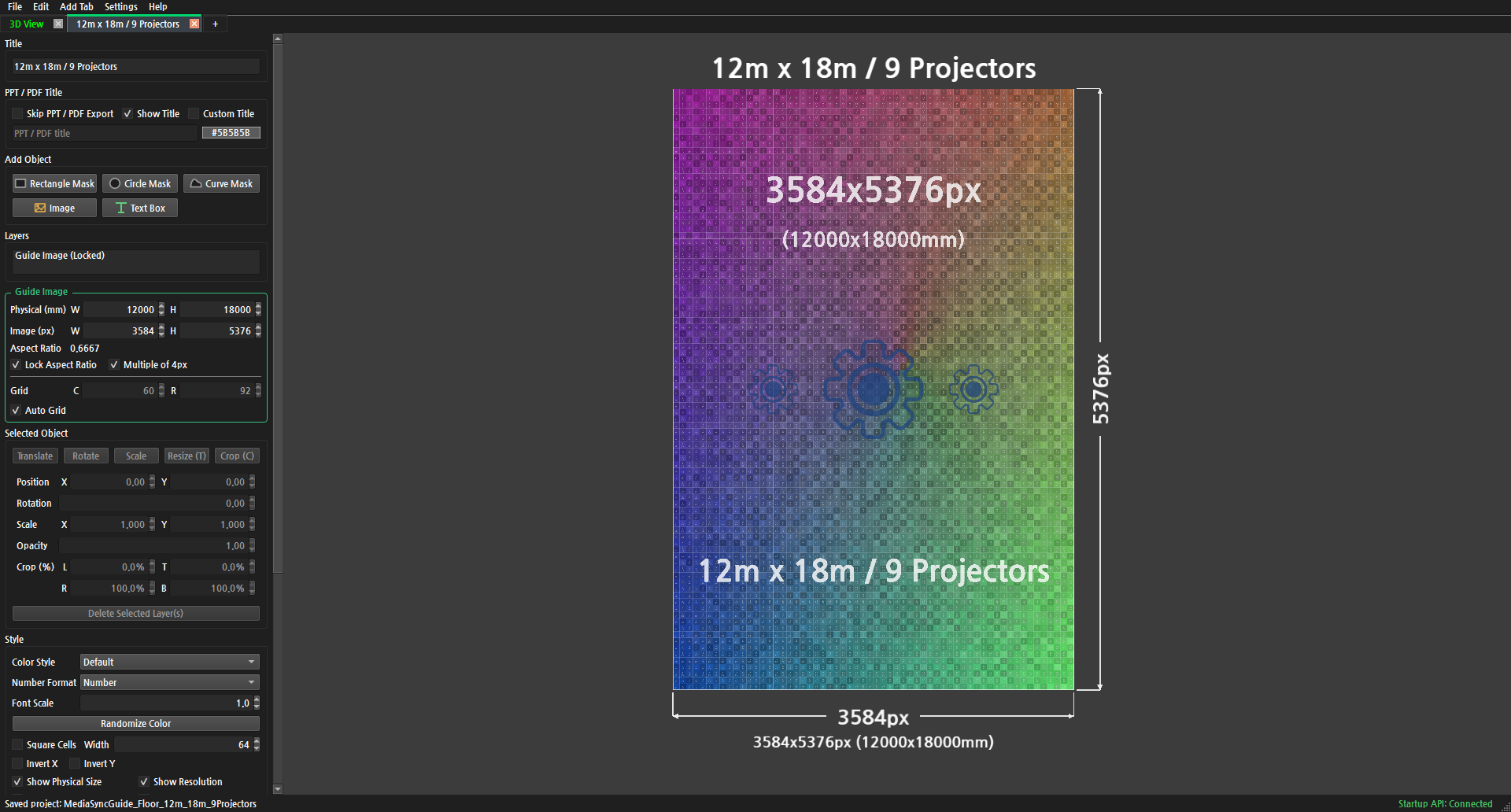

05 Guide 확인
Plane Guide 탭에서 제목을 12m x 18m / 9 Projectors로 바꿉니다. Physical은 12000 × 18000mm, Image는 3584 × 5376px입니다.
06 PNG 내보내기
Guide 왼쪽 패널 맨 아래 Export에서 PNG를 누릅니다. 세로 방향 출력 해상도는 1200 × 1920px입니다.
