3D View 안에서 거리와 치수를 확인하기 위한 오브젝트입니다. 투사면 사이 간격, 기준점 간 거리, 구조물 배치 간격을 표시할 때 사용합니다.
1. 생성 방법

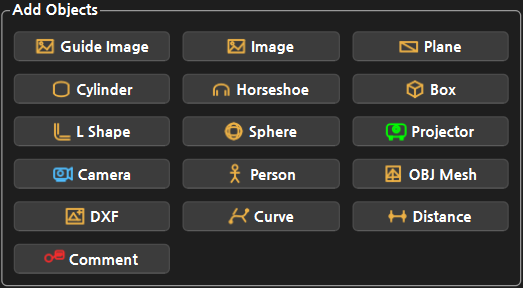

3D View의 Add Objects 패널에서 Distance 버튼을 선택합니다. Image, OBJ Mesh, DXF처럼 파일을 사용하는 오브젝트는 버튼을 누른 뒤 사용할 파일을 선택합니다.

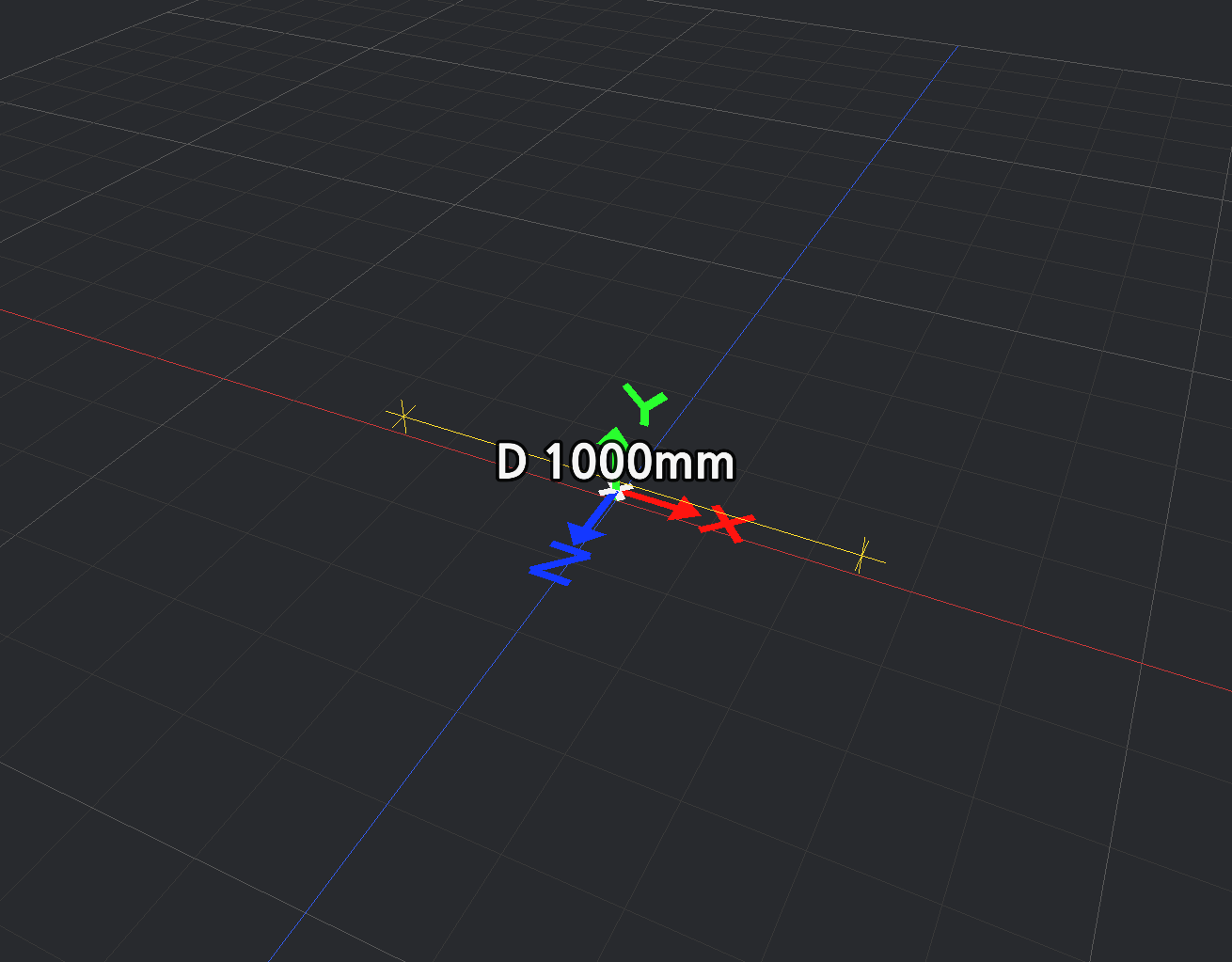

생성 직후 오브젝트는 3D View에 추가되고 Layers 목록에서도 같은 이름으로 표시됩니다. 오브젝트를 선택한 상태에서 F를 누르면 선택한 오브젝트 기준으로 화면을 맞출 수 있습니다.
2. 고유 옵션 패널
Distance 오브젝트를 선택하면 왼쪽 옵션 패널에 Dimension 그룹이 표시됩니다. 이 그룹에는 다른 오브젝트와 공유하지 않는 Distance 전용 설정이 들어 있습니다.
주요 옵션:
- Dimension 패널에서 거리 오브젝트의 표시 상태를 확인합니다.
- Selected Object에서 이름과 위치를 관리합니다.
- 다른 투사면과 함께 배치해 간격 기준을 기록합니다.
3. 옵션 조절 예시

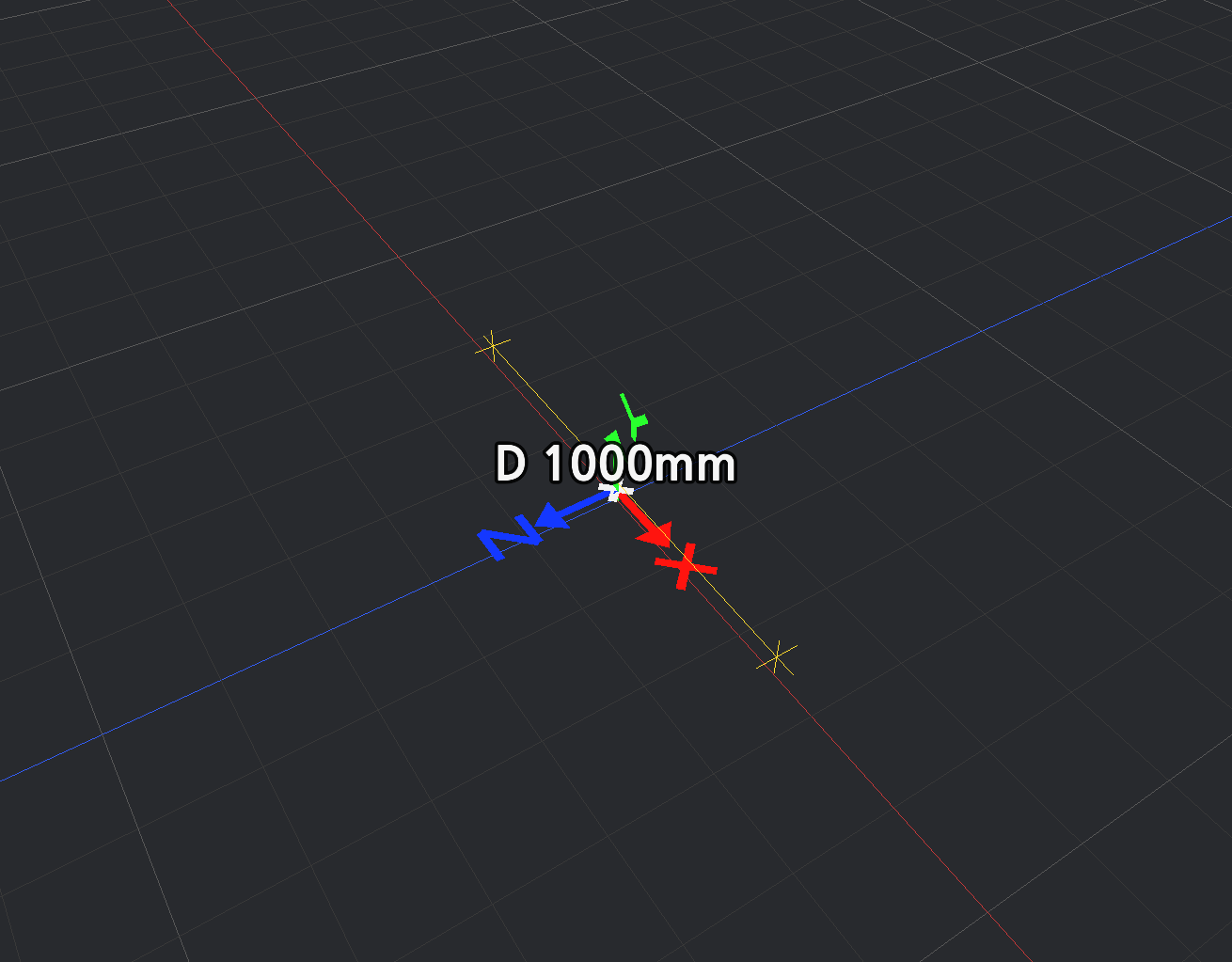

아래 예시는 Distance 오브젝트의 고유 옵션값을 조정한 상태입니다. 실제 현장에서는 먼저 크기와 분할선을 맞추고, 그 다음 위치, 회전, 투명도, 텍스처 소스를 조정하는 순서가 보기 좋습니다.
4. 사용 기준
두 기준점 사이 거리 표시와 현장 치수 검토에 사용합니다.
문서용 샘플 프로젝트는 docs/manual_projects/3d_view_objects/dimension.mgs에 저장됩니다. 매뉴얼 이미지를 다시 만들 때는 이 프로젝트를 열어 현재 옵션값과 장면 구성을 확인할 수 있습니다.
