Guide 탭에서 만든 기준 이미지를 3D View 투사면으로 가져오는 오브젝트입니다. 실제 화면 크기와 해상도를 유지한 상태로 설치 검토를 시작할 때 사용합니다.
1. 생성 방법

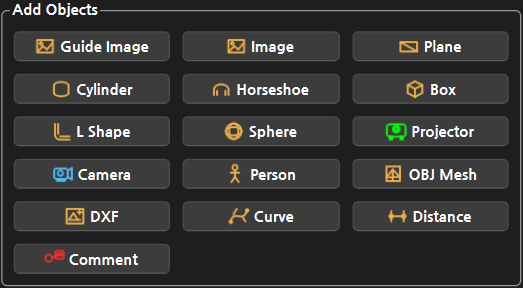

3D View의 Add Objects 패널에서 Guide Image 버튼을 선택합니다. Image, OBJ Mesh, DXF처럼 파일을 사용하는 오브젝트는 버튼을 누른 뒤 사용할 파일을 선택합니다.

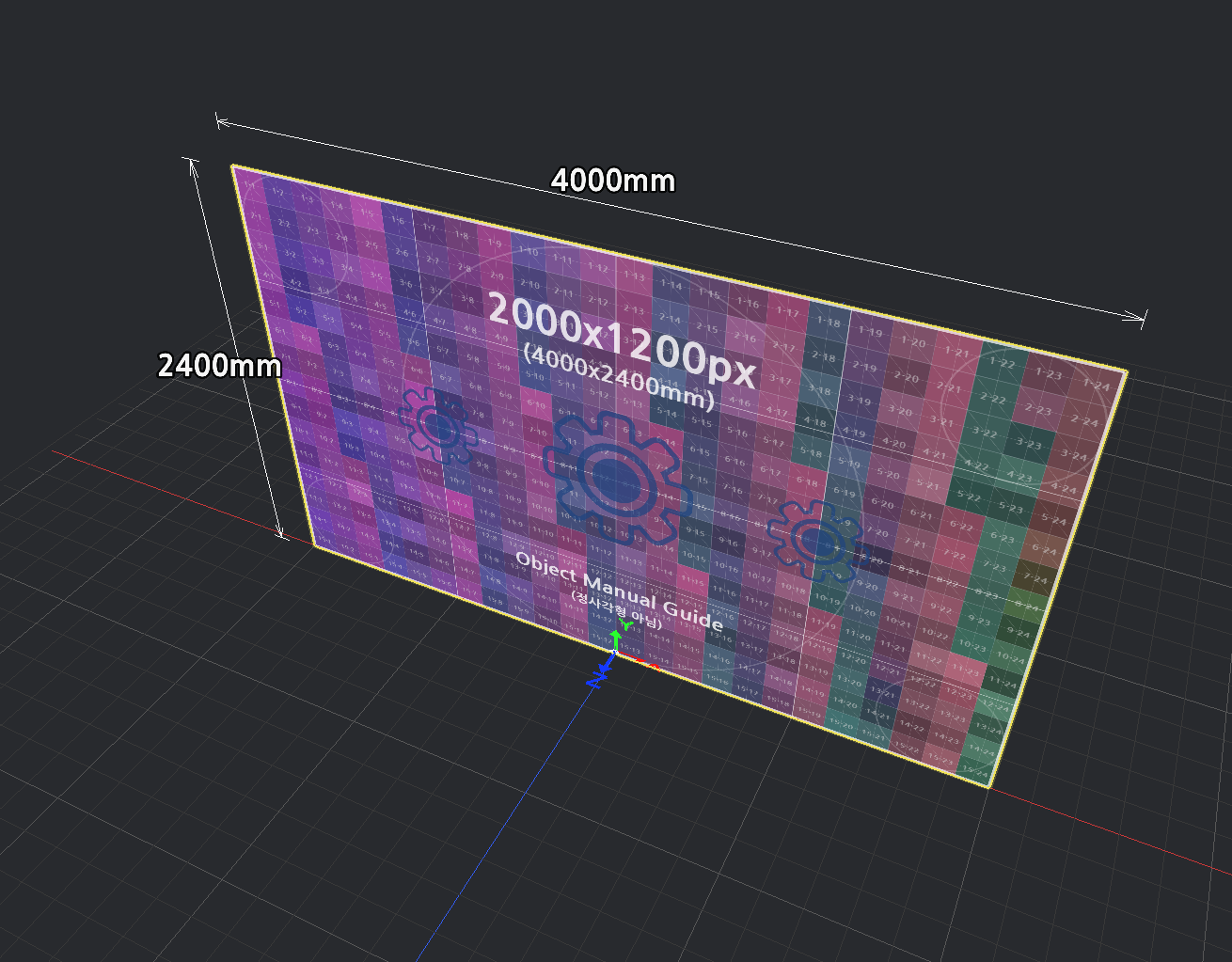

생성 직후 오브젝트는 3D View에 추가되고 Layers 목록에서도 같은 이름으로 표시됩니다. 오브젝트를 선택한 상태에서 F를 누르면 선택한 오브젝트 기준으로 화면을 맞출 수 있습니다.
2. 고유 옵션 패널
Guide Image 오브젝트를 선택하면 왼쪽 옵션 패널에 Guide Image 그룹이 표시됩니다. 이 그룹에는 다른 오브젝트와 공유하지 않는 Guide Image 전용 설정이 들어 있습니다.
주요 옵션:
- Guide 원본 크기와 격자 기준을 유지합니다.
- Selected Object에서 이름, 위치, 회전, 스케일, 투명도, 치수선 표시를 조정합니다.
- Guide 이미지가 바뀌면 다시 가져와 최신 기준 이미지를 확인합니다.
3. 옵션 조절 예시

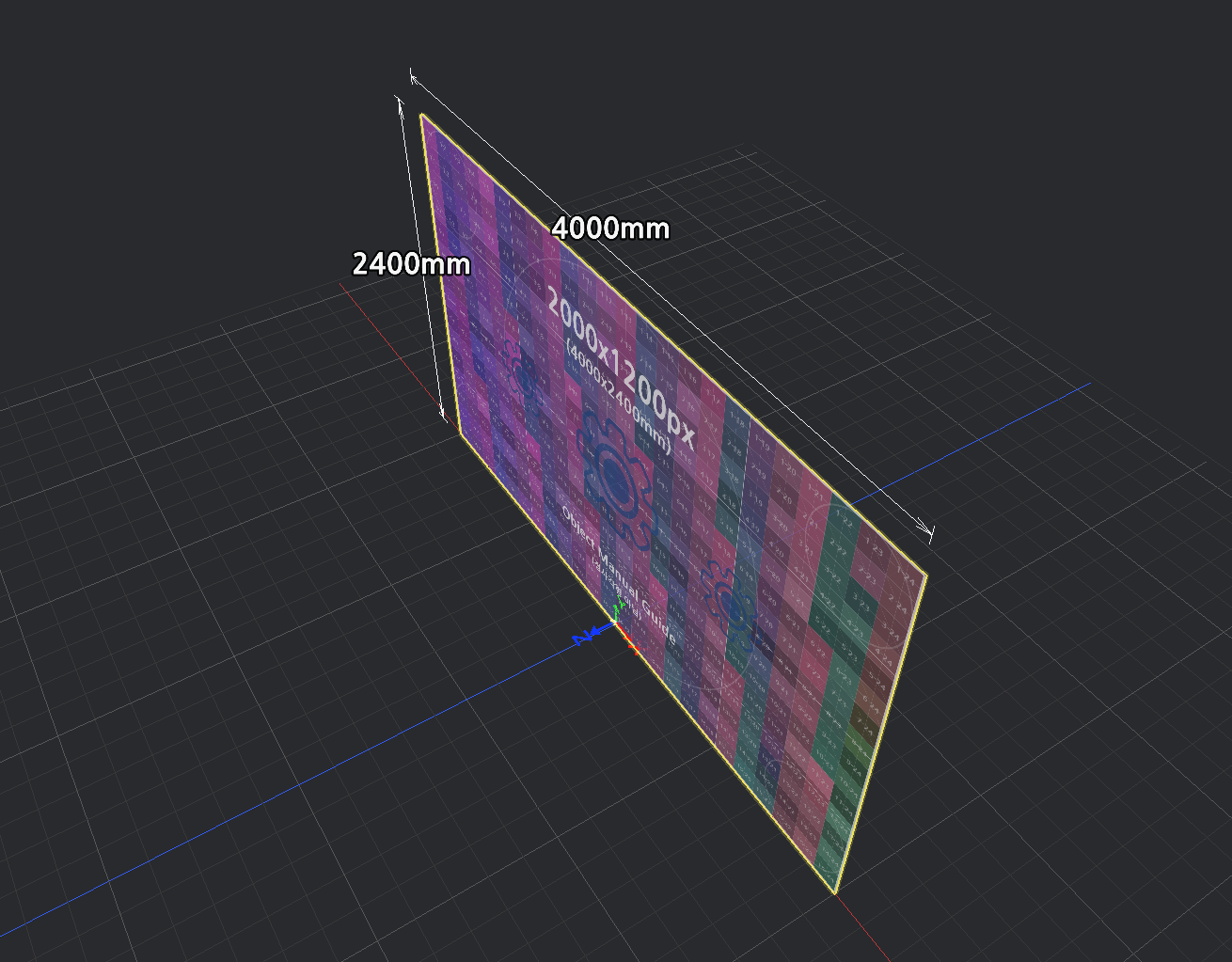

아래 예시는 Guide Image 오브젝트의 고유 옵션값을 조정한 상태입니다. 실제 현장에서는 먼저 크기와 분할선을 맞추고, 그 다음 위치, 회전, 투명도, 텍스처 소스를 조정하는 순서가 보기 좋습니다.
4. 사용 기준
Guide 이미지 기준으로 벽, 바닥, 곡면 등 실제 투사면 배치를 검토할 때 사용합니다.
문서용 샘플 프로젝트는 docs/manual_projects/3d_view_objects/guide-image.mgs에 저장됩니다. 매뉴얼 이미지를 다시 만들 때는 이 프로젝트를 열어 현재 옵션값과 장면 구성을 확인할 수 있습니다.
