사람 크기 기준을 확인하기 위한 오브젝트입니다. 설치 공간에서 화면 높이, 바닥 기준, 관람자 스케일을 빠르게 비교할 때 사용합니다.
1. 생성 방법

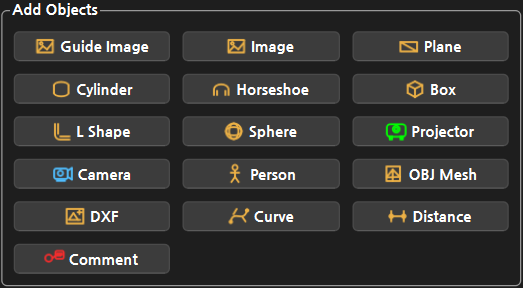

3D View의 Add Objects 패널에서 Person 버튼을 선택합니다. Image, OBJ Mesh, DXF처럼 파일을 사용하는 오브젝트는 버튼을 누른 뒤 사용할 파일을 선택합니다.

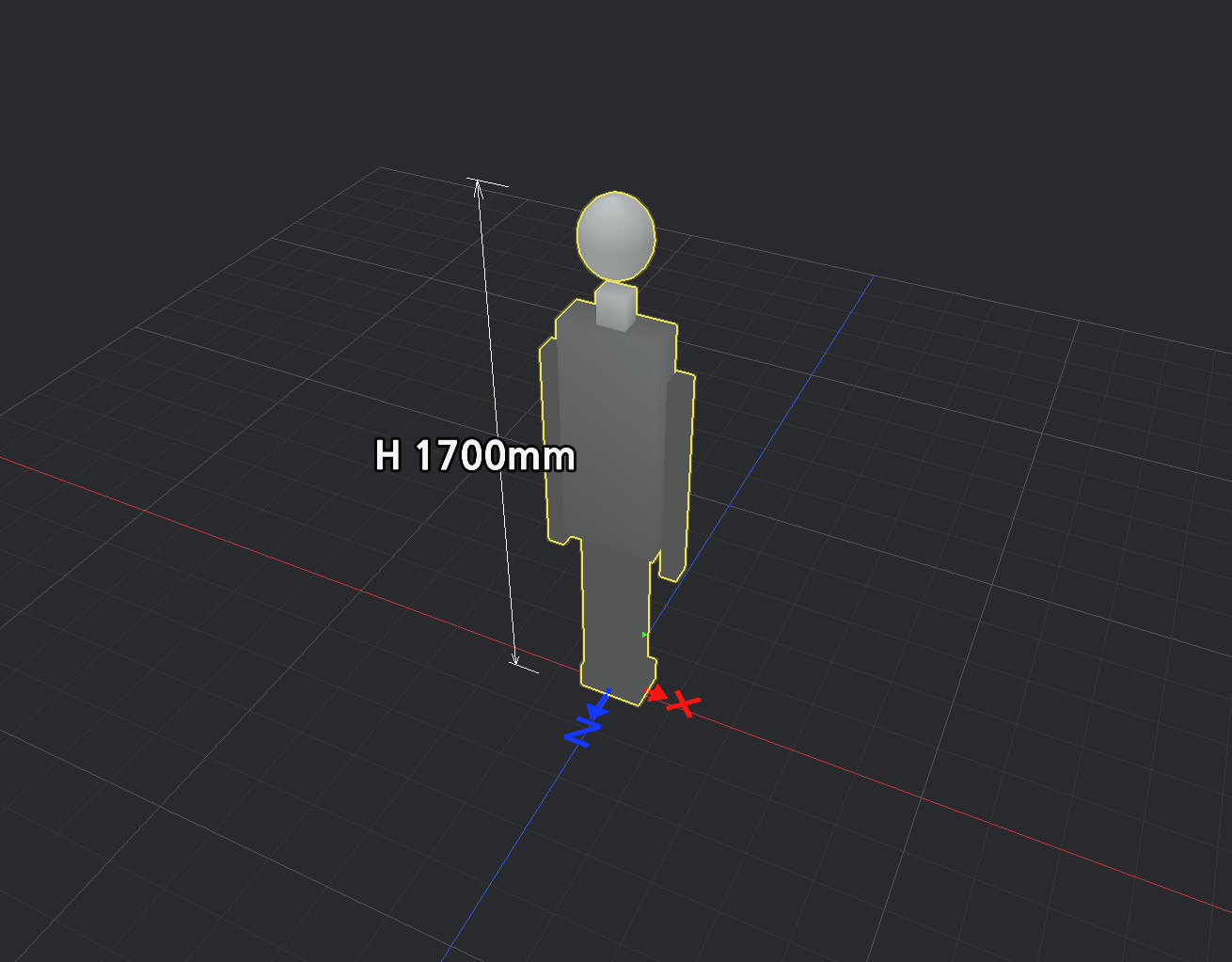

생성 직후 오브젝트는 3D View에 추가되고 Layers 목록에서도 같은 이름으로 표시됩니다. 오브젝트를 선택한 상태에서 F를 누르면 선택한 오브젝트 기준으로 화면을 맞출 수 있습니다.
2. 고유 옵션 패널
Person 오브젝트를 선택하면 왼쪽 옵션 패널에 Person 그룹이 표시됩니다. 이 그룹에는 다른 오브젝트와 공유하지 않는 Person 전용 설정이 들어 있습니다.
주요 옵션:
- Height로 사람 기준 높이를 mm 단위로 설정합니다.
- Selected Object에서 위치와 스케일을 조정해 현장 기준 위치에 배치합니다.
- 치수선과 함께 사용하면 투사면 크기감을 빠르게 확인할 수 있습니다.
3. 옵션 조절 예시

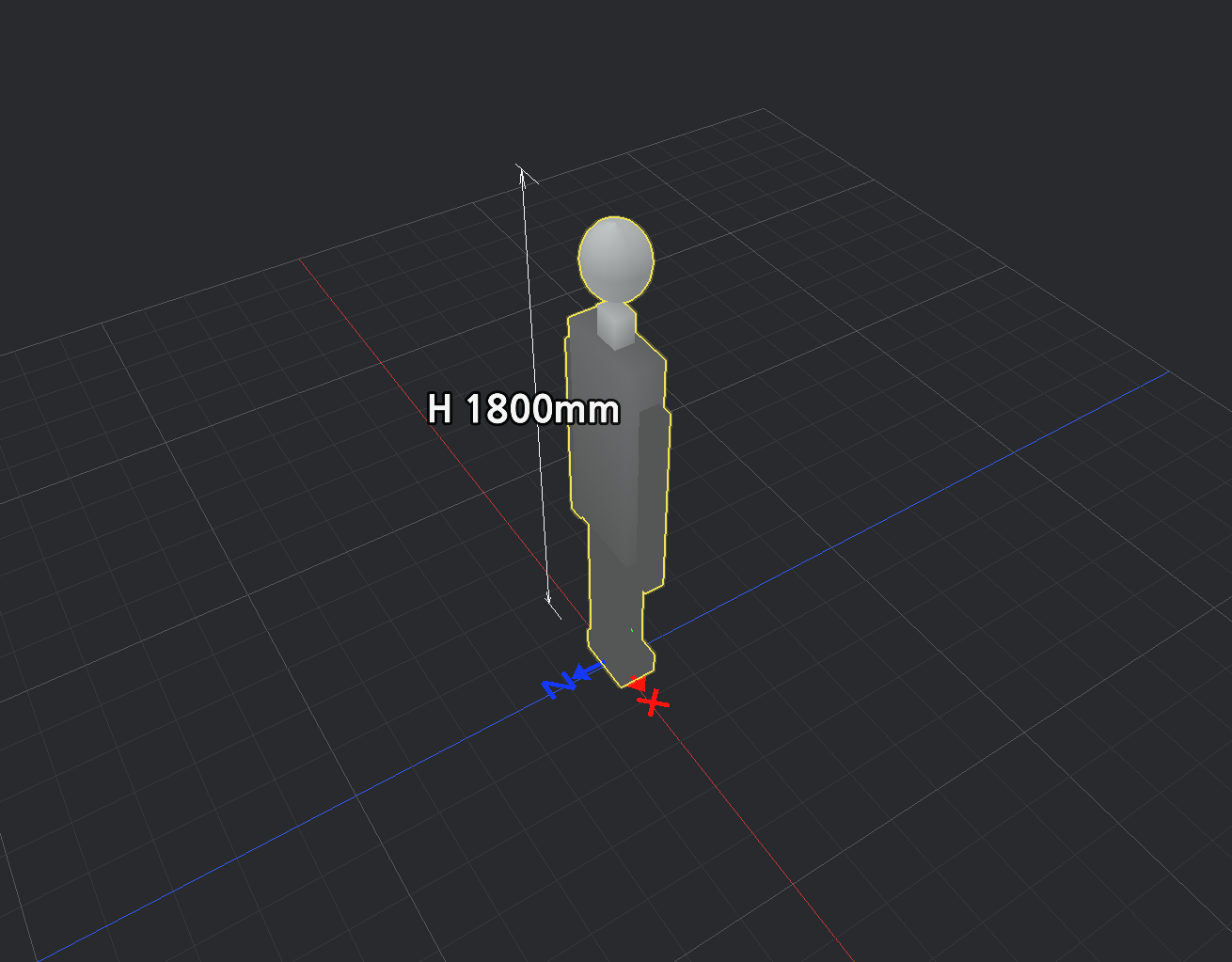

아래 예시는 Person 오브젝트의 고유 옵션값을 조정한 상태입니다. 실제 현장에서는 먼저 크기와 분할선을 맞추고, 그 다음 위치, 회전, 투명도, 텍스처 소스를 조정하는 순서가 보기 좋습니다.
4. 사용 기준
실제 사람 높이 기준을 배치해 투사면 크기와 관람 위치를 검토합니다.
문서용 샘플 프로젝트는 docs/manual_projects/3d_view_objects/person.mgs에 저장됩니다. 매뉴얼 이미지를 다시 만들 때는 이 프로젝트를 열어 현재 옵션값과 장면 구성을 확인할 수 있습니다.
